三种齿轮工件膜片卡盘夹持方案

来源:开云电竞首存活动 | 发布日期:2022-12-06

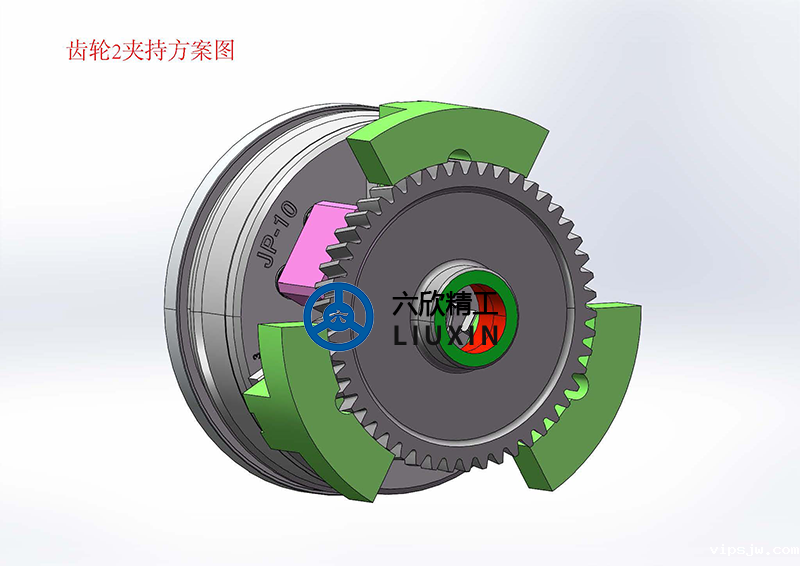

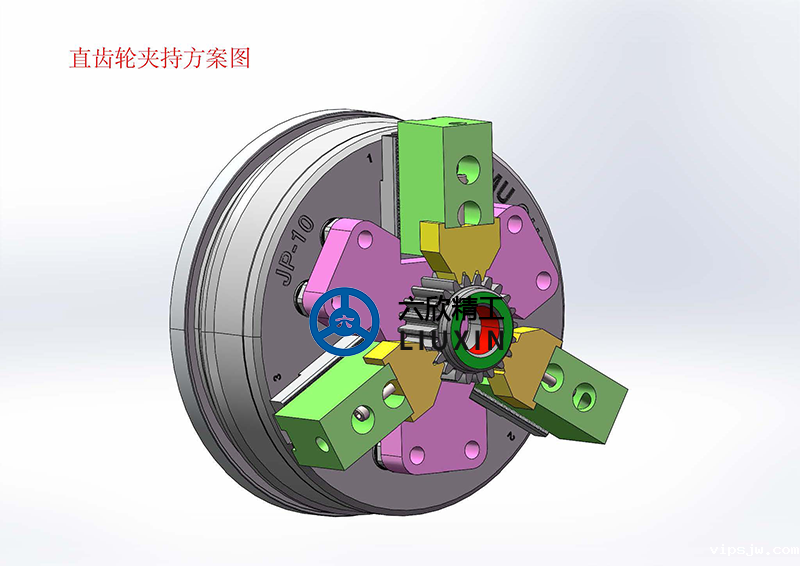

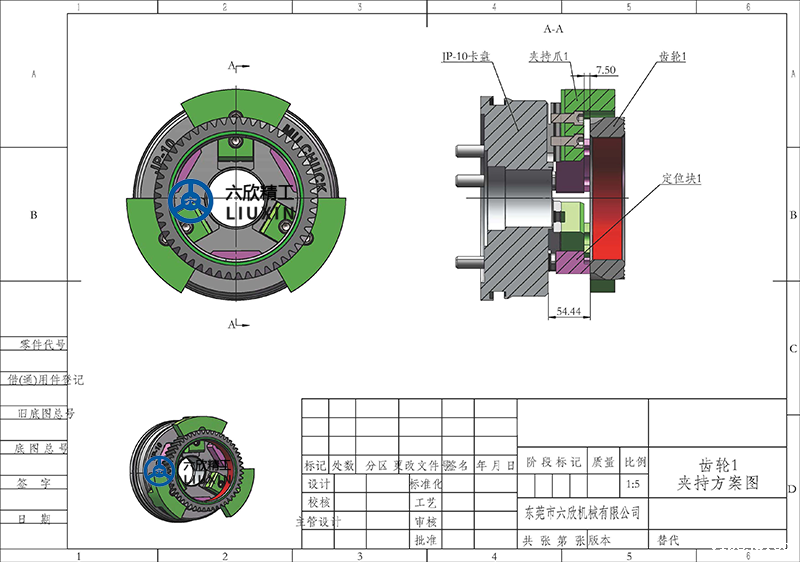

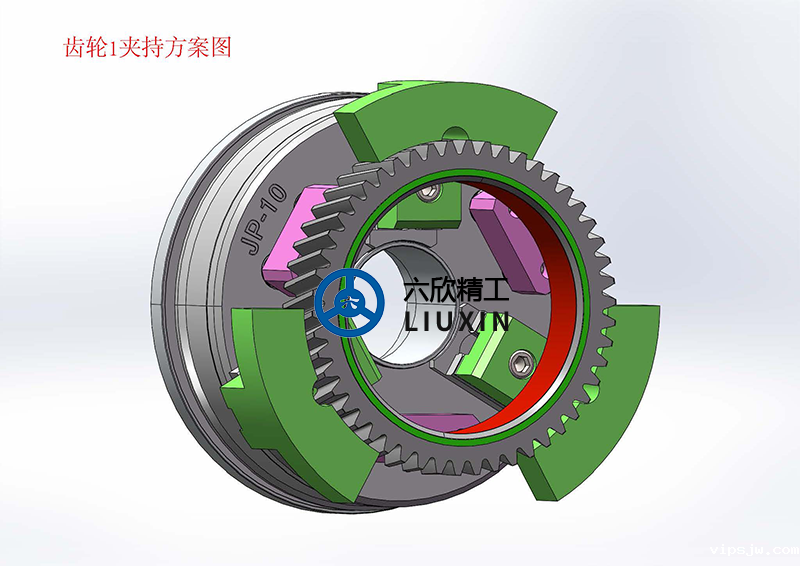

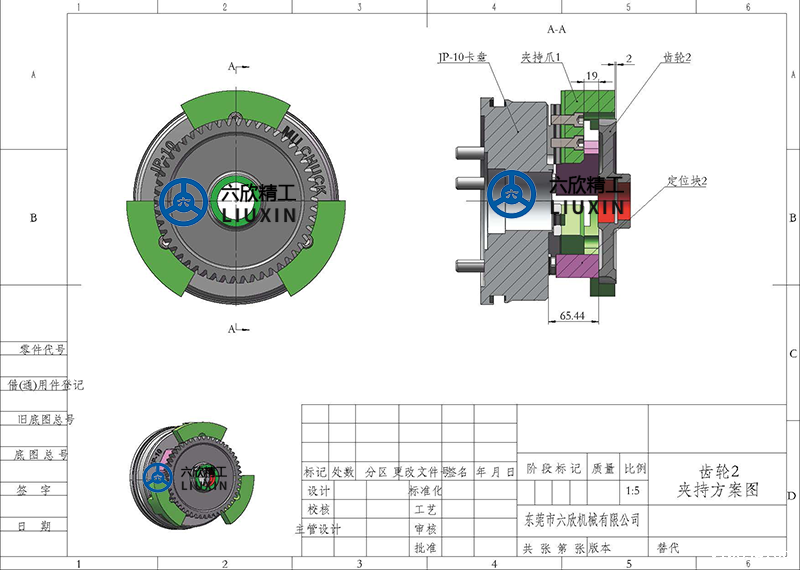

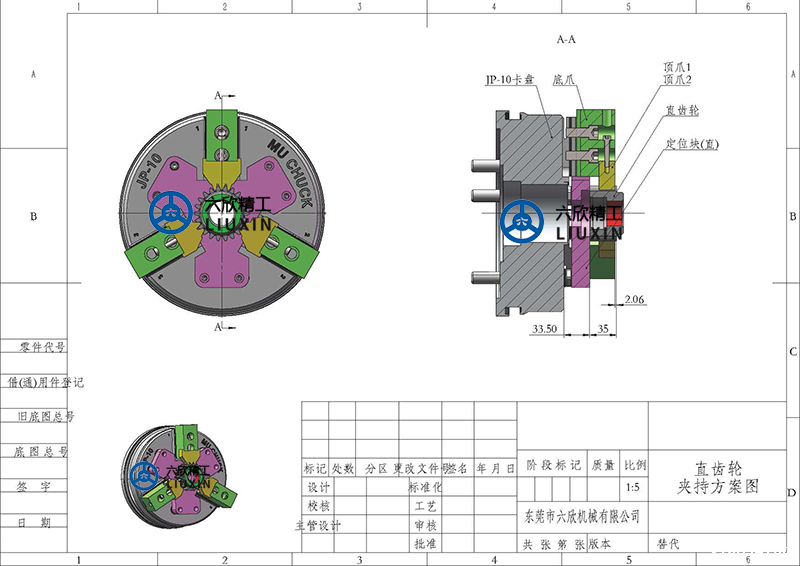

此方案是一个圆环类齿轮工件,采用朝铨三爪膜片卡盘,去除原装的软爪,非标设计相似工件大小的卡爪,外加三个定位块而成的夹持方案。此方案有三个不一样的齿轮工件,前两个一样,后一个设计成子母爪。

方案如图所示:

三种齿轮工件膜片卡盘夹持方案

三种齿轮工件膜片卡盘夹持方案

三种齿轮工件膜片卡盘夹持方案

三种齿轮工件膜片卡盘夹持方案

三种齿轮工件膜片卡盘夹持方案

三种齿轮工件膜片卡盘夹持方案
