助力器壳体指形卡盘夹持方案

来源:开云电竞首存活动 | 发布日期:2022-12-17

助力器壳体之指形卡盘夹持方案,该方案是基于二爪指形下压卡盘的基础上设计而成,根据客户提供的助力器壳体工件,设计外部四根长圆柱形定位块,同时设计工件中心圆空位置定位块,再配合可旋转的下压卡爪夹持。

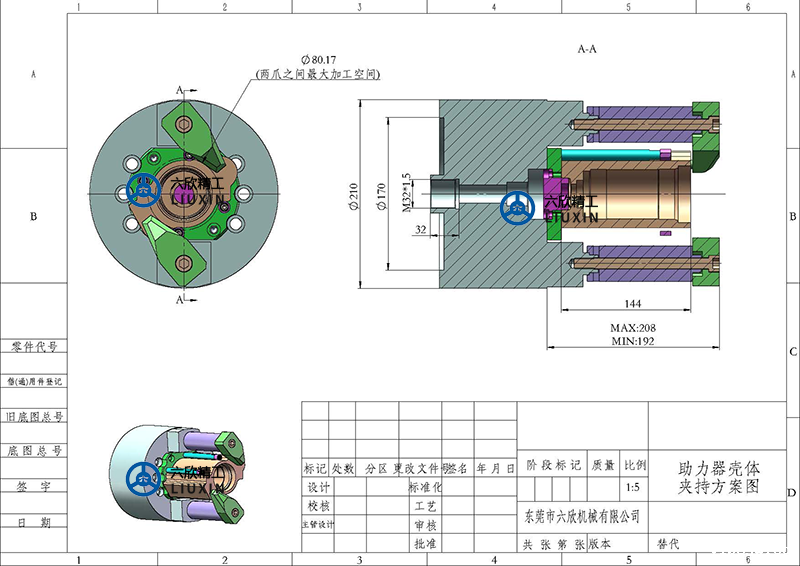

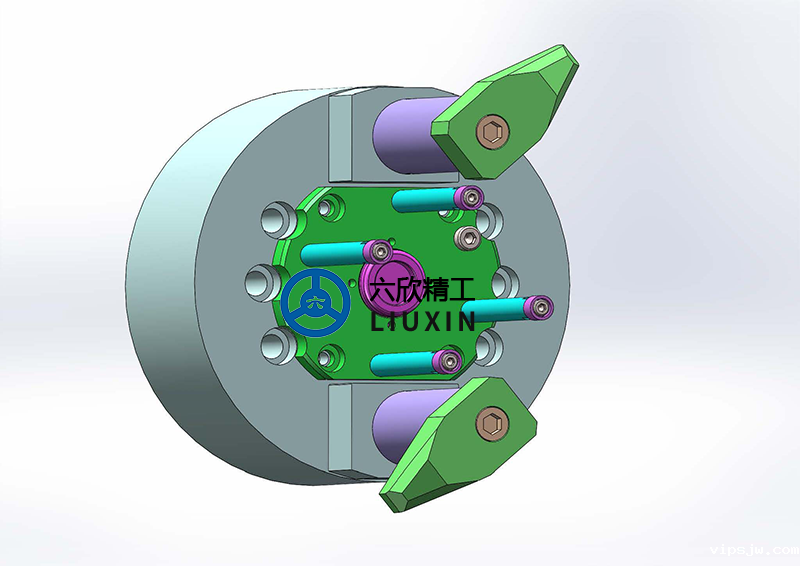

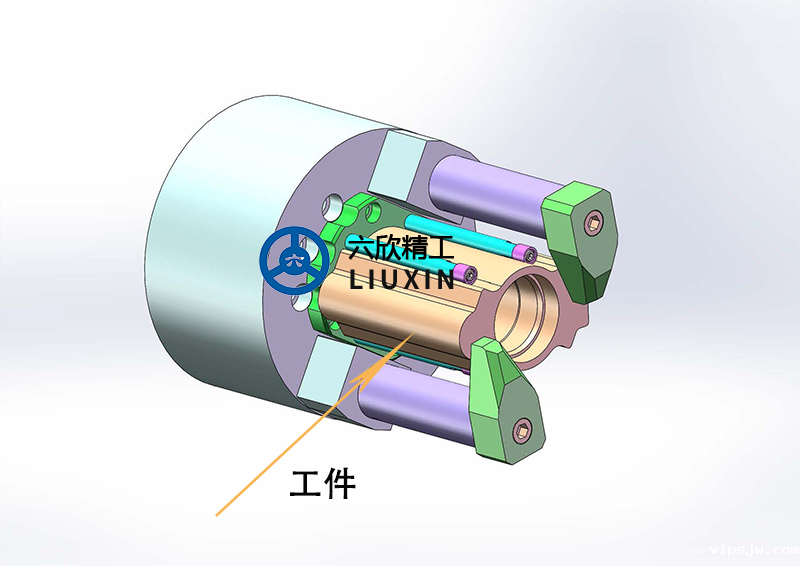

该方案示意图如下:

助力器壳体指形卡盘夹持方案

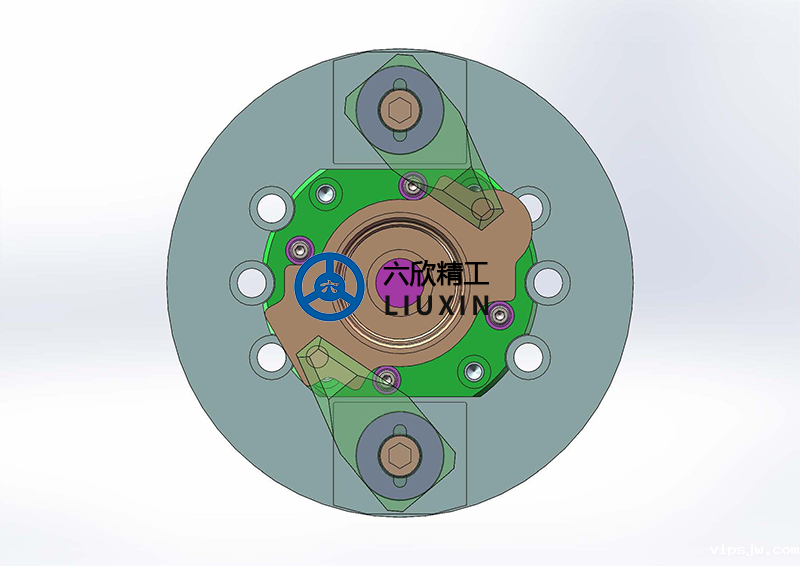

指形卡盘

助力器壳体指形卡盘夹持方案

助力器壳体指形卡盘夹持方案
